2025年中国光刻机行业分析及合明科技芯片半导体清洗介绍

根据2025年的行业信息,中国光刻机行业在外部压力和内部需求的双重驱动下,已从技术攻坚阶段迈入产业化的关键转折点。下表梳理了当前产业链各环节的国产化关键进展


产业链环节关键国产化进展 (截至2025年)代表企业/技术
设备整机90nm DUV光刻机实现量产;28nm浸没式光刻机研发测试中;350nm步进光刻机发运。上海微电子、芯上微装
光学系统光刻机反射镜、场镜等光学元器件国产化率提升至35%。蓝特光学、富创精密等

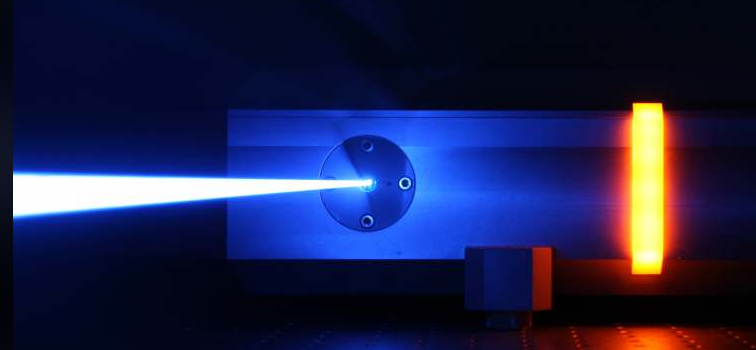

激光光源推出193nm固态深紫外激光器(70毫瓦),功率待提升;高功率激光源受益于EUV验证需求。中科院研发、炬光科技
双工件台应用于28nm以下节点的冷却部件进入量产。华卓精科、江丰电子
核心材料ArF/KrF高端光刻胶国产化率突破30%;电子特气、CMP抛光液等全链条自主可控加速。南大光电、江化微等
新兴技术首台商业级电子束光刻机“羲之”交付测试,精度0.6nm,主攻研发。浙大量子研究院


核心应用市场分析

光刻机的下游应用呈现多元化和梯次化特点,不同技术路线的设备服务于不同的市场。

  • 成熟与特色工艺芯片制造:这是当前国产光刻机替代的主战场。90nm及以上成熟制程的光刻机已实现量产和国内客户导入。同时,为化合物半导体(如碳化硅、氮化镓)定制的专用设备取得突破,例如芯上微装发运的350nm步进光刻机,主要服务于电动汽车、5G通信等领域的功率和射频芯片制造

  • 先进封装与微纳器件制造:国产光刻机在这一领域已形成较强竞争力。在晶圆级封装和板级封装中,国产光刻设备凭借性价比和本地化服务优势,获得了头部客户的重复订单。此外,在MEMS传感器、LED、平板显示等微纳器件制造领域,国产光刻机也已是主流选择之一

  • 前沿研发与尖端领域:针对量子芯片、新型半导体材料等前沿科研,对光刻分辨率要求极高但无需大规模量产。国产电子束光刻机“羲之”的推出,正是服务于这类研发需求,打破了该领域的国际设备禁运

🔮 未来展望与核心挑战

展望未来,行业的发展机遇与严峻挑战并存:

  • 发展趋势:在政策与市场驱动下,产业链协同将持续深化。预计到2030年,国产光刻机市场占有率有望突破40%。技术路线将呈现多元化,极紫外光刻、电子束光刻、纳米压印等不同技术将针对特定应用场景并行发展

  • 主要挑战:高端技术瓶颈依然突出,在EUV光刻所需的光源、光学镜头等核心部件上,国内仍处于原理样机阶段。同时,全球技术封锁压力不减,获取最先进的技术和零部件面临困难。此外,产业链的全球依赖短期内难以完全摆脱

💎 总结

总而言之,2025年中国光刻机产业的突破是结构性和局部性的,即在成熟制程、先进封装和特色工艺等领域实现了从“0到1”的突破和“从1到N”的渗透,并有力支撑了上游产业链。


合明科技锡膏助焊剂清洗剂介绍:

水基清洗的工艺和设备配置选择对清洗精密器件尤其重要,一旦选定,就会作为一个长期的使用和运行方式。水基清洗剂必须满足清洗、漂洗、干燥的全工艺流程。

污染物有多种,可归纳为离子型和非离子型两大类。离子型污染物接触到环境中的湿气,通电后发生电化学迁移,形成树枝状结构体,造成低电阻通路,破坏了电路板功能。非离子型污染物可穿透PC B 的绝缘层,在PCB板表层下生长枝晶。除了离子型和非离子型污染物,还有粒状污染物,例如焊料球、焊料槽内的浮点、灰尘、尘埃等,这些污染物会导致焊点质量降低、焊接时焊点拉尖、产生气孔、短路等等多种不良现象。

这么多污染物,到底哪些才是最备受关注的呢?助焊剂或锡膏普遍应用于回流焊和波峰焊工艺中,它们主要由溶剂、润湿剂、树脂、缓蚀剂和活化剂等多种成分,焊后必然存在热改性生成物,这些物质在所有污染物中的占据主导,从产品失效情况来而言,焊后残余物是影响产品质量最主要的影响因素,离子型残留物易引起电迁移使绝缘电阻下降,松香树脂残留物易吸附灰尘或杂质引发接触电阻增大,严重者导致开路失效,因此焊后必须进行严格的清洗,才能保障电路板的质量。

合明科技研发的水基清洗剂配合合适的清洗工艺能为芯片封装前提供洁净的界面条件。

合明科技运用自身原创的产品技术,满足芯片封装工艺制程清洗的高难度技术要求,打破国外厂商在行业中的垄断地位,为芯片封装材料全面国产自主提供强有力的支持。

推荐使用合明科技水基清洗剂产品。

合明科技致力于为SMT电子表面贴装清洗、功率电子器件清洗及先进封装清洗提供高品质、高技术、高价值的产品和服务。合明科技 (13691709838)Unibright 是一家集研发、生产、销售为一体的国家高新技术、专精特新企业,具有二十多年的水基清洗工艺解决方案服务经验,掌握电子制程环保水基清洗核心技术。水基技术产品覆盖从半导体芯片封测到 PCBA 组件终端的清洗应用。是IPC-CH-65B CN《清洗指导》标准的单位。合明科技全系列产品均为自主研发,具有深厚的技术开发能力,拥有五十多项知识产权、专利,是国内为数不多拥有完整的电子制程清洗产品链的公司。合明科技致力成为芯片、电子精密清洗剂的领先者。以国内自有品牌,以完善的服务体系,高效的经营管理机制、雄厚的技术研发实力和产品价格优势,为国内企业、机构提供更好的技术服务和更优质的产品。合明科技的定位不仅是精湛技术产品的提供商,另外更具价值的是能为客户提供可行的材料、工艺、设备综合解决方案,为客户解决各类高端精密电子、芯片封装制程清洗中的难题,理顺工艺,提高良率,成为客户可靠的帮手。

合明科技凭借精湛的产品技术水平受邀成为国际电子工业连接协会技术组主席单位,编写全球首部中文版《清洗指导》IPC标准(标准编号:IPC-CH-65B CN)(“Guidelines for Cleaning of Printed Boards and Assemblies”),IPC标准是全球电子行业优先选用标准,是集成电路材料产业技术创新联盟会员成员。

主营产品包括:集成电路与先进封装清洗材料、电子焊接助焊剂、电子环保清洗设备、电子辅料等。

半导体技术应用节点:FlipChip ;2D/2.5D/3D堆叠集成;COB绑定前清洗;晶圆级封装;高密度SIP焊后清洗;功率电子清洗。
